Sling Angle (มุมยกสลิง) คืออะไร? คือมุมที่เกิดขึ้นระหว่าง “ขาสลิง” กับ “แนวระนาบของชิ้นงาน” (Horizontal Plane) ตามหลักฟิสิกส์ของการยก (Rigging Physics) ยิ่งมุมยกลดต่ำลงเท่าไหร่ แรงดึง (Tension) ในสลิงจะยิ่งทวีคูณมากขึ้นเท่านั้น โดยจุดวิกฤตอันตรายคือมุมที่ ต่ำกว่า 45 องศา ซึ่งแรงดึงในสลิงอาจสูงกว่าน้ำหนักวัตถุจริงถึง 2 เท่า ทำให้สลิงขาดหรืออุปกรณ์ช่วยยกเสียหายได้ การเลือกใช้บริการ ให้เช่ารถเครน ที่มีมาตรฐาน จะต้องมีการคำนวณมุมยก (Load Factor) นี้ก่อนปฏิบัติงานเสมอเพื่อลดความเสี่ยงอุบัติเหตุ
🚨 วางแผนยกของหนัก? อย่าเสี่ยงกับการคำนวณผิด!
ปรึกษาทีมวิศวกร PST.Crane ฟรี! เราคำนวณ Sling Angle และวางแผนการยกให้ปลอดภัย 100%
📌 สรุปประเด็นสำคัญสำหรับคนรีบอ่าน (TL;DR)
- กฎเหล็ก 30 องศา: ห้ามยกที่มุมต่ำกว่า 30 องศากับแนวราบเด็ดขาด (Prohibited Zone) เพราะแรงดึงจะเพิ่มเป็น 2 เท่าของน้ำหนักโหลด
- มุมทองคำ (Optimal Angle): มุมยกที่ปลอดภัยที่สุดคือ 60 องศา (รูปสามเหลี่ยมด้านเท่า) เพราะแรงดึงเพิ่มขึ้นเพียง 15% และสลิงมีความเสถียรสูงสุด
- สูตรจำง่าย: “ยิ่งสลิงสั้น มุมยิ่งแคบ แรงยิ่งมหาศาล” (Shorter Sling = Lower Angle = Higher Tension)
- แรงบีบอัด (Compression): มุมยกต่ำไม่ได้ทำลายแค่สลิง แต่สร้างแรงบีบอัดด้านข้างที่อาจทำให้ชิ้นงานบุบหรือพังทลายได้
- Load Chart รถเครนไม่ช่วยเรื่องสลิง: ตารางโหลดบอกขีดจำกัดรถ แต่ท่านต้องคำนวณขีดจำกัดสลิงแยกต่างหาก ควรอ่าน วิธีอ่าน Load Chart รถเครน ให้เข้าใจ
- 1. ฟิสิกส์ของการยก (Rigging Physics): ทำไมมุมเปลี่ยน แรงถึงเปลี่ยน?
- 2. สูตรคำนวณ Load Factor และตารางวิกฤต (Must Know)
- 3. วิเคราะห์เชิงลึก: อันตรายที่ซ่อนอยู่ในมุมต่ำกว่า 45 องศา
- 4. คู่มือการเลือกความยาวสลิงและเทคนิค Spreader Beam
- 5. Case Study: เปรียบเทียบหน้างานจริง (Failure vs Success)
- 6. ข้อผิดพลาดที่พบบ่อยและข้อควรระวัง
- 7. มาตรฐานกฎหมายและวิศวกรรมที่เกี่ยวข้อง (USA/Japan/Thai)
- 8. คำถามที่พบบ่อย (FAQ)
1. ฟิสิกส์ของการยก (Rigging Physics): ทำไมมุมเปลี่ยน แรงถึงเปลี่ยน?
ในวงการวิศวกรรมและความปลอดภัย (Safety Engineering) มีคำกล่าวว่า “Gravity defines weight, but Geometry defines tension” (แรงโน้มถ่วงกำหนดน้ำหนัก แต่เรขาคณิตกำหนดแรงดึง) เมื่อท่านใช้บริการ ให้เช่ารถเครน สิ่งที่ต้องระวังที่สุดไม่ใช่แค่น้ำหนักของวัตถุ แต่คือ “มุม” ที่สลิงกระทำต่อวัตถุ
เมื่อสลิงถูกกางออกเป็นมุม (Angular Lift) แรงที่กระทำในเส้นสลิงจะถูกแตกเวกเตอร์ (Vector Resolution) ออกเป็น 2 แรง คือ:
- Vertical Force (แรงแนวดิ่ง): แรงที่ใช้ยกวัตถุขึ้นต้านแรงโน้มถ่วง (เท่ากับน้ำหนักวัตถุหารจำนวนขา)
- Horizontal Force (แรงแนวราบ): แรงที่บีบวัตถุเข้าหากัน ยิ่งมุมยกต่ำ แรงนี้จะยิ่งทวีคูณมหาศาล
ความอันตรายเกิดขึ้นเมื่อเรานำแรงทั้งสองมารวมกันเป็น “แรงลัพธ์” (Resultant Tension) ที่มุมต่ำ แรงแนวราบที่มหาศาลจะดึงให้แรงลัพธ์ในสลิงพุ่งสูงเกินกว่าน้ำหนักวัตถุจริง นี่คือเหตุผลที่การยก Server Rack ตู้ยักษ์ หรือชิ้นงานเปราะบาง ต้องคำนวณเรื่องนี้อย่างละเอียดที่สุด
2. สูตรคำนวณ Load Factor และตารางวิกฤต (Must Know)
วิศวกรและผู้ควบคุมงาน (Rigger) ต้องใช้ตัวคูณที่เรียกว่า Load Factor (L.F.) ในการหาแรงดึงจริง สูตรคำนวณคือ:
หรือคำนวณจากความยาว: Load Factor = ความยาวสลิง (L) ÷ ความสูงแนวดิ่ง (H)

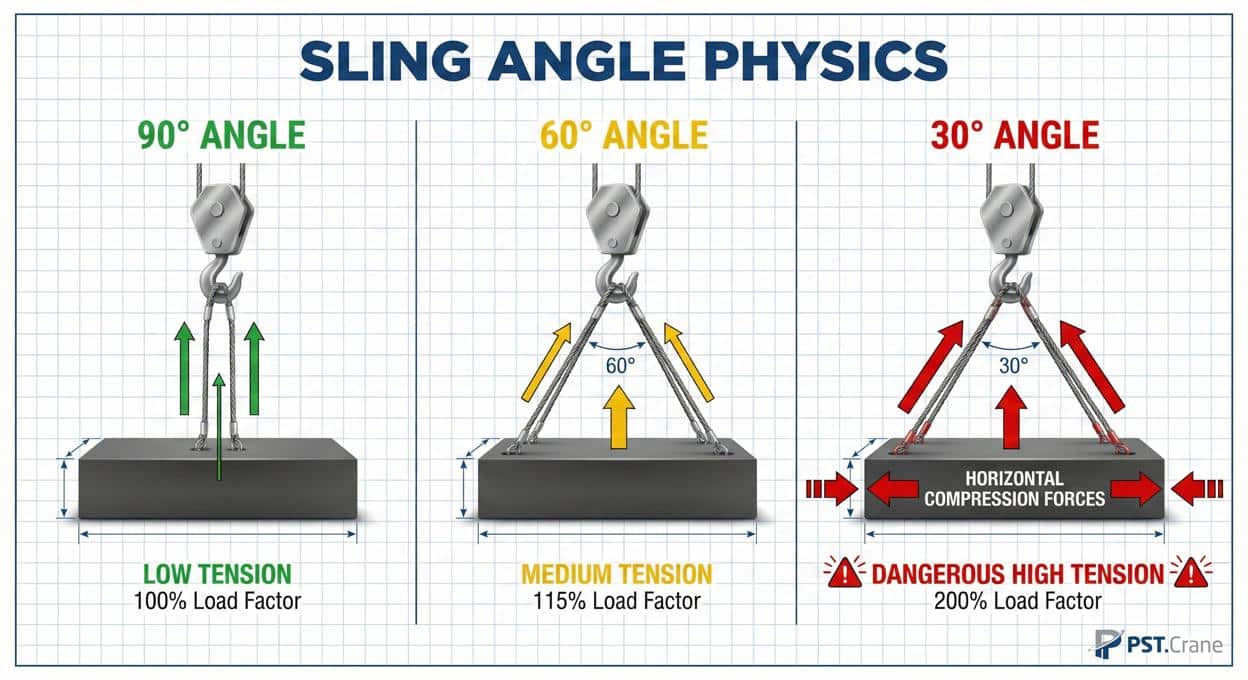

ตารางเปรียบเทียบ Load Factor (Save เก็บไว้ใช้หน้างาน)
| มุมยก (Horizontal Angle) | Load Factor | ผลลัพธ์ (สมมติของหนัก 10 ตัน / 2 ขา) | สถานะความปลอดภัย |
|---|---|---|---|
| 90° (ตั้งฉาก) | 1.000 | 5.0 ตัน / เส้น | ปลอดภัยสูงสุด |
| 60° | 1.155 | 5.8 ตัน / เส้น | แนะนำ (Standard) |
| 45° | 1.414 | 7.1 ตัน / เส้น | จุดเฝ้าระวัง |
| 30° | 2.000 | 10.0 ตัน / เส้น | อันตราย! (แรงดึง = น้ำหนักของ) |
อ้างอิงข้อมูลจาก: Engineering Toolbox และมาตรฐาน ASME B30.9
3. วิเคราะห์เชิงลึก: อันตรายที่ซ่อนอยู่ในมุมต่ำกว่า 45 องศา
ทำไมเราถึงเน้นย้ำเรื่องมุม 30-45 องศา? เพราะมันคือจุดเปลี่ยนทางฟิสิกส์ที่รุนแรง (Exponential Curve)
- การ Overload สลิง: หากท่านใช้สลิงขนาด 6 ตัน เพื่อยกของ 10 ตัน (2 เส้น) ท่านอาจคิดว่าปลอดภัย (รับได้รวม 12 ตัน) แต่ถ้ามุมยกอยู่ที่ 30 องศา แรงดึงจริงจะพุ่งไปที่ 10 ตันต่อเส้น! ผลคือสลิงขาดทันที
- แรงบีบอัด (Crushing Force): ที่มุม 30 องศา แรงบีบอัดด้านข้างจะมีค่าถึง 86% ของน้ำหนักวัตถุ ลองจินตนาการถึงการ ยกปล่องควัน/Air Duct บางๆ ด้วยแรงบีบขนาดนี้ ท่อจะบุบเสียหายทันทีก่อนที่จะลอยขึ้นจากพื้น
- การลดพิกัด (Derating): อุปกรณ์อื่นๆ เช่น Shackle หรือ Eyebolt ก็จะถูกลดพิกัดการรับน้ำหนักลงเมื่อรับแรงในแนวเฉียงตามมาตรฐาน The Crosby Group
ไม่แน่ใจเรื่องการคำนวณ? เรามีบริการ Simulation การยกฟรี
PST.Crane ใช้ซอฟต์แวร์คำนวณ Rigging Plan ก่อนปฏิบัติงานจริง เพื่อความปลอดภัย 100%
4. คู่มือการเลือกความยาวสลิงและเทคนิค Spreader Beam
เพื่อแก้ปัญหามุมยกต่ำ วิศวกรต้องใช้หลักการตัดสินใจดังนี้:
4.1 กฎสามเหลี่ยมด้านเท่า (The Equilateral Rule)
วิธีที่ง่ายที่สุดเพื่อให้ได้มุม 60 องศา คือ “ความยาวสลิงต้องเท่ากับระยะห่างจุดยก” เช่น หากจุดยกห่างกัน 4 เมตร ท่านต้องใช้สลิงยาวอย่างน้อย 4 เมตร
4.2 การใช้ Spreader Beam ในพื้นที่จำกัด
หากโรงงานมีเพดานเตี้ย (Low Headroom) จนไม่สามารถใช้สลิงยาวได้ ห้ามฝืนใช้สลิงสั้นเด็ดขาด! ต้องเปลี่ยนมาใช้ Spreader Beam (คานกระจายน้ำหนัก) อุปกรณ์นี้จะช่วยปรับแนวแรงสลิงให้ตั้งฉาก (90 องศา) กับชิ้นงาน ลดแรงบีบอัดเหลือศูนย์ และใช้สลิงสั้นได้โดยปลอดภัย เหมาะมากสำหรับงาน โรงงานแบตเตอรี่ EV หรือพื้นที่ Cleanroom
5. Case Study: เปรียบเทียบหน้างานจริง (Failure vs Success)
กรณีศึกษา: การยกท่อส่งน้ำมันยาว 12 เมตร น้ำหนัก 8 ตัน (อ้างอิงงาน: เช่ารถเครน ดอนเมือง ยกท่อเข้าคลัง)
- ความล้มเหลว (Failure): ผู้รับเหมา A ใช้สลิงยาว 6 เมตร รวบหัวท้ายเข้าหาตะขอ มุมยกเหลือเพียง 25 องศาผลลัพธ์: แรงดึงพุ่งสูงเกินพิกัดสลิง และแรงบีบอัดทำให้ท่อโก่งงอ (Buckling) จนเสียหายถาวร
- ความสำเร็จ (Success): ทีม PST.Crane คำนวณแล้วว่ามุมต่ำเกินไป จึงนำ Spreader Beam ยาว 10 เมตรมาใช้ผลลัพธ์: สลิงตั้งฉากกับท่อ แรงดึงกระจายสม่ำเสมอ ท่อไม่บุบ และปลอดภัย 100%
6. ข้อผิดพลาดที่พบบ่อยและข้อควรระวัง
- การใช้ “ตาเปล่า” กะระยะ (Eyeballing): มนุษย์มักประเมินมุมสูงกว่าความจริง (คิดว่า 45 แต่จริงคือ 30)
- ละเลยลมแรง: พื้นที่เปิดโล่งอย่าง นิคมบางปู ลมแรงจะเพิ่มแรงแกว่ง (Dynamic Load) ทำให้สลิงรับภาระหนักขึ้น
- การใช้ Soft Sling ผิดวิธี: งาน ย้ายต้นไม้ใหญ่ มักใช้สลิงผ้าใบ ซึ่งทนแรงเฉือน (Shear) จากมุมยกต่ำได้น้อยกว่าสลิงเหล็ก
- ไม่ตรวจสอบ ปจ.2: การใช้สลิงเก่าที่ไม่มีใบรับรองเสี่ยงต่อการขาดกลางอากาศ ตรวจสอบเอกสารได้ที่ เช่ารถเครน เข้าโรงงาน ต้องมีใบ ปจ.2
7. มาตรฐานกฎหมายและวิศวกรรมที่เกี่ยวข้อง (USA/Japan/Thai)
เพื่อให้งานยกปลอดภัยตามหลักสากล PST.Crane ยึดถือมาตรฐานดังนี้:
- USA Standards: OSHA 1910.184 (Slings) และ ASME B30.9 ระบุชัดเจนห้ามยกที่มุมต่ำกว่า 30 องศา
- Japan Standards: JIS B 8817 (Wire rope slings) มาตรฐานญี่ปุ่นที่โรงงานส่วนใหญ่ในไทยยอมรับ
- Thai Laws: กฎกระทรวงแรงงานฯ พ.ศ. 2564 เกี่ยวกับความปลอดภัยปั้นจั่น (Department of Labour Protection and Welfare)
- International: ISO 4309 เกณฑ์การตรวจสอบและปลดระวางลวดสลิง
- Safety Bodies: HSE UK (LOLER) แนวปฏิบัติการยกอย่างปลอดภัย
8. คำถามที่พบบ่อย (FAQ)
Q1: มุมยกที่ปลอดภัยที่สุดควรเป็นกี่องศา?
A: มุม 60 องศา (สามเหลี่ยมด้านเท่า) คือจุดสมดุลที่ดีที่สุดระหว่างแรงดึงและความยาวสลิง
Q2: ถ้าหน้างานพื้นที่จำกัด ต้องทำอย่างไร?
A: ใช้ Spreader Beam หรือปรึกษาผู้เชี่ยวชาญเพื่อใช้เทคนิคพิเศษ เช่น รถเครน 4 ล้อ เข้าที่แคบ
Q3: ทำไมสลิงถึงขาดทั้งที่ Load Chart ของรถเครนระบุว่ายกไหว?
A: เพราะ Load Chart รถเครน บอกขีดจำกัดของ ‘ตัวรถเครน’ เท่านั้น ไม่ได้รับประกันความแข็งแรงของ ‘สลิง’ ผู้เช่ารถเครนต้องคำนวณแยกส่วนกัน การที่สลิงขาดมักเกิดจากมุมยกที่ผิดพลาด (Rigging Failure) ไม่ใช่รถเครนไม่มีแรง
Q4: บริการเช่ารถเครน รวมอุปกรณ์ Rigging และสลิงมาให้ด้วยหรือไม่?
A: โดยปกติบริการ ให้เช่ารถเครน จะมีสลิงมาตรฐานติดรถไปให้ แต่สำหรับงานที่ต้องคุม Sling Angle พิเศษ หรือต้องการสลิงยาวกว่าปกติ ต้องแจ้งรายละเอียดก่อนเริ่มงาน ตรวจสอบรายการได้ที่ เช็กลิสต์เอกสารเช่ารถเครน
Q5: การใช้สลิงผ้าใบกับสลิงลวดเหล็ก รับแรงมุมเอียงได้เหมือนกันไหม?
A: หลักฟิสิกส์เรื่องแรงดึงเหมือนกันครับ แต่สลิงผ้าใบจะเสี่ยงต่อการขาดจากการเสียดสีด้านข้าง (Side Loading) มากกว่าสลิงเหล็ก หากต้องยกชิ้นงานที่มีมุมคม ควรใช้ Softener รองรับ อ่านเพิ่มเติมใน เทคนิคยกเครื่องจักรด้วย Soft Sling
Q6: เอกสารความปลอดภัยที่ต้องขอดูก่อน เช่ารถเครน มีอะไรบ้าง?
A: ต้องขอดูใบ ปจ.2 (ใบรับรองการตรวจสภาพเครื่องจักร), ใบเซอร์คนขับ (License), และใบรับรองพิกัดยกของสลิง (Lifting Gear Certificate) จากผู้ให้บริการ ให้เช่ารถเครน ทุกครั้งเพื่อยืนยันมาตรฐานความปลอดภัย
