JSA: 4 จุดเสี่ยงต้องระบุ เมื่อใช้บริการ “ให้เช่ารถเครน” เข้าพื้นที่จำกัด (Engineering Checklist 2026)

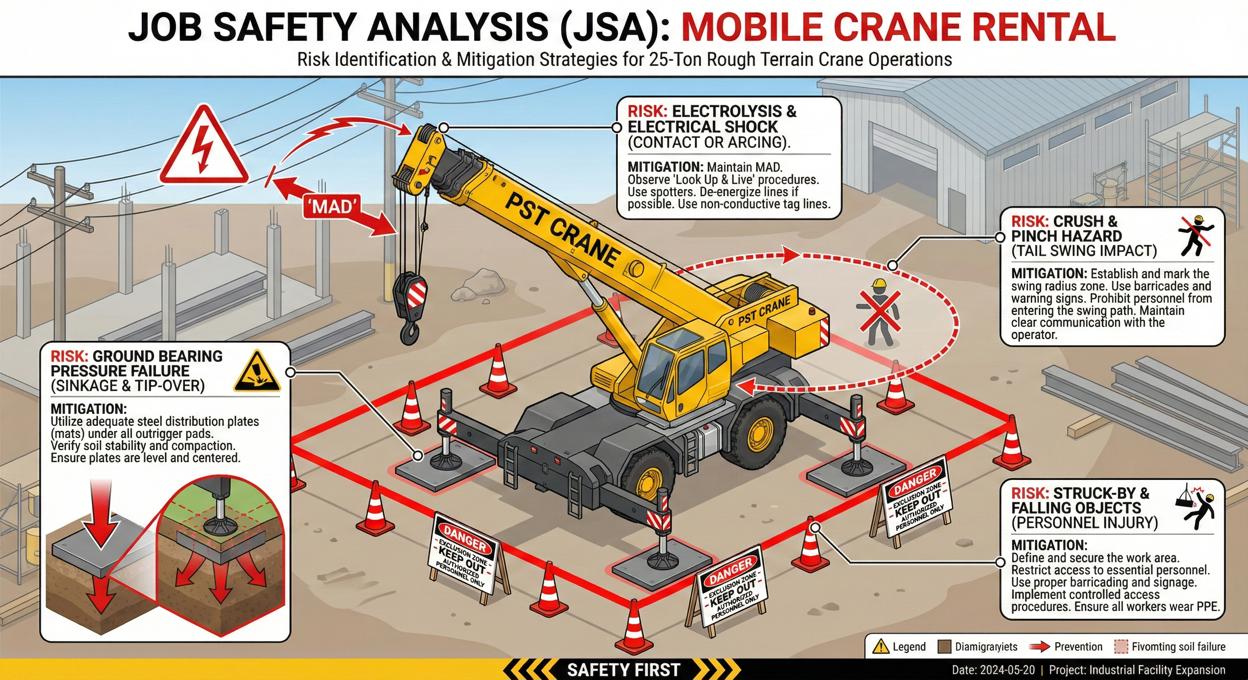

คำตอบทันที: การจัดทำ JSA (Job Safety Analysis) สำหรับงานบริการ ให้เช่ารถเครน ในพื้นที่จำกัด ต้องเปลี่ยนจากการประเมินด้วยสายตามาเป็นการคำนวณทางวิศวกรรม โดยระบุ 4 จุดเสี่ยงวิกฤตลงในเอกสาร ได้แก่
1. ค่าการรับน้ำหนักของดิน (Ground Bearing Pressure) เทียบกับแผ่นรองขา
2. ระยะห่างปลอดภัยจากสายไฟ (MAD) ตามแรงดันไฟฟ้า
3. รัศมีวงสวิง (Swing Radius) ที่สัมพันธ์กับจุดศูนย์ถ่วง
4. เขตอันตราย (Exclusion Zone) เพื่อป้องกันอุบัติเหตุจากการพลิกคว่ำและการถูกบีบอัดในพื้นที่แคบ
ต้องการที่ปรึกษา JSA หรือ เช่ารถเครน เข้าพื้นที่จำกัด?
ทีมวิศวกร PST Crane พร้อมประเมินหน้างานฟรี คำนวณ Load Chart และเตรียมเอกสารเซฟตี้ครบ
สรุปประเด็นสำคัญ (TL;DR) สำหรับผู้ควบคุมงานและวิศวกร
- กฎฟิสิกส์ต้องมาก่อนความรู้สึก: ห้ามประเมินน้ำหนักยกเพียงแค่ตัวชิ้นงาน ต้องรวมน้ำหนักอุปกรณ์ช่วยยก (Rigging) และคำนวณแรงลม (Wind Load) หากเกิน 10 m/s ต้องระบุให้หยุดงานใน JSA ทันที
- ดินคือจุดตาย: ในพื้นที่กรุงเทพฯ (Bangkok Soft Clay) การ เช่ารถเครน ต้องระบุการใช้แผ่นเหล็กปูทาง (Steel Plates) แบบ Interlock เพื่อกระจายแรงกดดิน (GBP) ไม่ให้เกินค่า Safe Load ของดิน
- รัศมีแปรผันตามราคาและความปลอดภัย: ยิ่งรัศมีไกล ความสามารถในการยกยิ่งลดลงแบบทวีคูณ การลดรัศมีเพียง 2-3 เมตร อาจช่วยลดขนาดรถเครนและงบประมาณได้ แต่ต้องระบุใน JSA ให้ชัดเจน
- เขตหวงห้าม (Red Zone): ต้องกั้นพื้นที่รัศมีสวิงท้าย (Tail Swing) และห้ามคนยืนใต้แนวบูมเด็ดขาด โดยเฉพาะงาน Blind Lift ที่คนขับมองไม่เห็น
สารบัญบทความ
- บทนำ: JSA คือพิมพ์เขียวทางวิศวกรรม ไม่ใช่แค่เอกสารผ่านทาง
- จุดเสี่ยงที่ 1: วิเคราะห์สภาพดินและพื้นรับแรง (Ground Bearing Analysis)
- จุดเสี่ยงที่ 2: ระยะห่างสายไฟแรงสูง (MAD) และอันตรายเหนือศีรษะ
- จุดเสี่ยงที่ 3: รัศมีวงสวิงและฟิสิกส์การยก (Swing Radius & Lifting Physics)
- จุดเสี่ยงที่ 4: เขตหวงห้ามและพื้นที่จำกัด (Restricted Zones & Access)
- การคำนวณทางวิศวกรรมขั้นสูงสำหรับ JSA (Engineering Calculation)
- Case Study: เปรียบเทียบหน้างานจริงในซอยแคบ ลาดพร้าว
- Checklist: สิ่งที่ต้องระบุใน JSA สำหรับบริการเช่ารถเครน
- คำถามที่พบบ่อย (FAQ)
บทนำ: JSA คือพิมพ์เขียวทางวิศวกรรม ไม่ใช่แค่เอกสารผ่านทาง
ในการบริหารจัดการความปลอดภัยระดับสูง (Advanced Safety Management) สำหรับงานก่อสร้างหรือโรงงานอุตสาหกรรม เอกสาร JSA (Job Safety Analysis) ไม่ใช่เพียงกระดาษใบผ่านทาง แต่คือ “พิมพ์เขียวทางวิศวกรรม” ที่ใช้ควบคุมความเสี่ยง การใช้บริการ ให้เช่ารถเครน โดยเฉพาะในพื้นที่จำกัด (Confined or Congested Area) มีความซับซ้อนกว่าพื้นที่โล่งแจ้ง เนื่องจากข้อจำกัดด้านมิติ (Dimension Constraints) และสภาพแวดล้อมที่ควบคุมยาก บทความนี้จะเจาะลึก 4 จุดเสี่ยงวิกฤตที่ต้องระบุใน JSA พร้อมสูตรคำนวณและเกณฑ์ตัดสินใจตามมาตรฐานสากล เพื่อยกระดับความปลอดภัยสู่ระดับ Expert
จุดเสี่ยงที่ 1: วิเคราะห์สภาพดินและพื้นรับแรง (Ground Bearing Analysis)
ความผิดพลาดอันดับหนึ่งที่ทำให้เครนล้มไม่ใช่เครื่องจักรพัง แต่คือ “ดินทรุด” การทำ JSA สำหรับบริการ ให้เช่ารถเครน ต้องระบุค่าทางฟิสิกส์ที่ชัดเจน โดยเฉพาะในเขตพื้นที่ดินอ่อนอย่างกรุงเทพมหานครและปริมณฑล
สูตรคำนวณแรงกดพื้น (Ground Bearing Pressure – GBP)
ในทางวิศวกรรม เราต้องคำนวณแรงกดที่กระทำต่อขาช้าง (Outrigger) แต่ละข้าง โดยใช้สูตรการกระจายแรงเมื่อใช้แผ่นเหล็ก:
ในพื้นที่ดินอ่อนกรุงเทพฯ ค่าการรับน้ำหนักของดิน (Soil Bearing Capacity) อาจต่ำเพียง 2-5 ตัน/ตร.ม. หากคำนวณแล้วค่า GBP สูงกว่าค่านี้ JSA ต้องกำหนดมาตรการ “ลดแรงกด” ทันที อ่านเพิ่มเติมเกี่ยวกับ การเช่ารถเครนแก้โจทย์ดินทรุด (Soft Clay) ฉบับวิศวกร
มาตรการที่ต้องระบุใน JSA:
- การใช้แผ่นเหล็ก (Steel Plates): ต้องระบุขนาดและความหนาของแผ่นเหล็ก โดยเฉพาะหน้าฝน ต้องใช้เทคนิค “Interlock” หรือการวางแผ่นเหล็กซ้อนทับกันอย่างน้อย 30-60 ซม. เพื่อกระจายแรงแบบแผ่นระนาด ลดความเสี่ยงดินวิบัติ (Soil Failure)
- การสังเกตการณ์ (Monitoring): ระบุใน Checklist ว่าหากพบดินยุบตัวเกิน 1 นิ้ว ต้องสั่งหยุดงาน (Stop Work) ทันที
จุดเสี่ยงที่ 2: ระยะห่างสายไฟแรงสูง (MAD) และอันตรายเหนือศีรษะ
งานในพื้นที่จำกัดมักหลีกเลี่ยงสายไฟได้ยาก การ เช่ารถเครน เข้าทำงานใกล้แนวสายไฟฟ้าแรงสูง (High Voltage Lines) ต้องระบุระยะ Minimum Approach Distance (MAD) ใน JSA อย่างเคร่งครัดตามกฎหมายความปลอดภัยปี 2564
ตารางระยะห่างปลอดภัย (MAD Calculation)
การทำ JSA ต้องระบุแรงดันไฟฟ้าในพื้นที่และระยะห่างขั้นต่ำ ดังนี้:
| แรงดันไฟฟ้า (Voltage) | ระยะห่างปลอดภัยขั้นต่ำ (MAD) |
|---|---|
| ต่ำกว่า 50 kV | ไม่น้อยกว่า 3.05 เมตร |
| 115 kV | ไม่น้อยกว่า 3.90 เมตร |
| 230 kV | ไม่น้อยกว่า 6.00 เมตร |
หากไม่สามารถรักษาระยะห่างได้ ต้องระบุขั้นตอนการประสานงานเพื่อดับกระแสไฟฟ้า (De-energize) หรือเลือกใช้รถเครนที่มีอุปกรณ์ฉนวนป้องกัน ศึกษาข้อมูลเพิ่มเติมได้ที่ คู่มือความปลอดภัยเช่ารถเครนทำงานใกล้สายไฟแรงสูง
จุดเสี่ยงที่ 3: รัศมีวงสวิงและฟิสิกส์การยก (Swing Radius & Lifting Physics)
การคำนวณ Load Chart ใน JSA ต้องไม่ใช่แค่การดูน้ำหนักบรรทุก แต่ต้องวิเคราะห์ “โมเมนต์พลิกคว่ำ” ซึ่งเกิดจากความสัมพันธ์ระหว่างน้ำหนักและระยะห่างจากจุดหมุน
กฎโมเมนต์และแรงเหวี่ยง (Centrifugal Force)
สูตรพื้นฐานคือ Moment = Force x Distance เมื่อรัศมีเพิ่มขึ้น ความสามารถในการยก (Lifting Capacity) จะลดลงอย่างมาก JSA ต้องระบุ “รัศมีไกลสุด (Max Radius)” ที่จะเกิดขึ้นจริงหน้างาน ไม่ใช่รัศมีที่ใกล้ที่สุด
นอกจากนี้ กรณีศึกษาเครนยกบ้านน็อคดาวน์พลิกคว่ำ มักเกิดจากการ “Swing” หรือหมุนตัวรถเร็วเกินไปขณะบูมนอนต่ำ ทำให้เกิดแรงเหวี่ยงหนีศูนย์กลาง กระชากน้ำหนักออกนอกฐานยัน (Tipping Axis) ผู้สนใจสามารถอ่านบทวิเคราะห์เชิงลึกได้ที่ รถเครนยกบ้านน็อคดาวน์ “หมุนแล้วคว่ำ” วิเคราะห์ฟิสิกส์
จุดเสี่ยงที่ 4: เขตหวงห้ามและพื้นที่จำกัด (Restricted Zones & Access)
การ เช่ารถเครน เข้าพื้นที่จำกัด เช่น ซอยแคบหรือภายในโรงงาน JSA ต้องระบุแผนการเข้าถึง (Access Plan) และพื้นที่ตั้ง (Setup Area) ให้สอดคล้องกับชนิดของรถเครน
การเลือกประเภทรถเครน (Access Solution)
- ทางเข้ากว้าง < 6 เมตร: JSA ควรระบุการใช้ รถเครน 4 ล้อ (Rough Terrain Crane) เนื่องจากมีระบบเลี้ยว 4 ล้อ (4WS) ทำให้อัตราทดวงเลี้ยวแคบเพียง 3.9-4.8 เมตร ซึ่งเข้าพื้นที่ได้ดีกว่ารถเครน 10 ล้อ อ่านเทคนิคการเลือกได้ที่ เช่ารถเครน 4 ล้อ งานกรุงเทพซอยแคบ เจาะลึกเทคนิค Access Solution
- พื้นที่ตั้งขา (Outrigger Footprint): ใน JSA ต้องระบุว่าสามารถกางขาช้างได้ “เต็มระยะ (Fully Extended)” หรือไม่ หากกางได้ไม่สุด ต้องระบุการลดพิกัดการยก (Derating) ใน Load Chart ให้ชัดเจน
ไม่แน่ใจว่ารถเครนเข้าพื้นที่ได้ไหม?
ส่งรูปหน้างาน หรือพิกัด GPS ให้เราประเมินความกว้างถนนและรัศมีเลี้ยวให้ฟรี! แม่นยำด้วย Google Earth Pro และประสบการณ์จริง
การคำนวณทางวิศวกรรมขั้นสูงสำหรับ JSA (Engineering Calculation)
เพื่อให้ JSA มีความละเอียดระดับ Deep Dive ต้องรวมการคำนวณอุปกรณ์ช่วยยกและปัจจัยภายนอกเข้าไปด้วย:
1. สูตรคำนวณแรงดึงในสลิง (Sling Tension)
$$Tension = \frac{Weight}{(Number of Legs \times \sin(Angle))}$$
กฎเหล็ก: JSA ต้องระบุว่าห้ามมุมยกต่ำกว่า 45 องศา เพราะแรงดึงในสลิงจะสูงกว่าน้ำหนักวัตถุจริงถึง 1.4-2 เท่า เสี่ยงสลิงขาด สำหรับข้อมูลเพิ่มเติม ดูที่ สลิงขาดมุมยกผิด! ความรู้เรื่องมุมสลิงที่ผู้ให้เช่ารถเครนต้องสอนลูกค้า
2. Dynamic Load Factor
ในงานยกที่มีการเคลื่อนที่หรือแรงลม ต้องเผื่อค่า Dynamic Load Factor ใน JSA ประมาณ 1.1-1.25 เท่าของน้ำหนักจริง เพื่อชดเชยแรงกระชากที่อาจเกิดขึ้น
Case Study: เปรียบเทียบหน้างานจริงในซอยแคบ ลาดพร้าว
สถานการณ์: ยกโครงเหล็กหนัก 2 ตัน ขึ้นชั้น 3 ในซอยกว้าง 5 เมตร พื้นเป็นคอนกรีตเก่า
- ตัวเลือก A (เสี่ยงสูง): ใช้รถเครน 10 ล้อ 25 ตัน -> เข้าซอยยาก วงเลี้ยวไม่พอ พื้นที่กางขาต้องใช้ความกว้าง 6 เมตร (รวมแผ่นรอง) ซึ่งทำไม่ได้ ทำให้ต้องลดสเปกยก ซึ่งเสี่ยง Overload
- ตัวเลือก B (แนะนำ): เช่ารถเครน 4 ล้อ (Rough Terrain) 25 ตัน -> เข้าซอยได้ด้วยระบบเลี้ยว 4WS ขาช้างแบบ X-Type กางในที่แคบได้ดีกว่า JSA ระบุการใช้แผ่นเหล็กกระจายแรงบนพื้นเก่า และคำนวณ Load Chart ที่ระยะกางขาจริง
ดูรายละเอียดการเปรียบเทียบรถเครน 4 ล้อ vs 10 ล้อ ได้ที่ รถเครน 4 ล้อ vs 10 ล้อ แบบไหนเข้าซอยแคบได้?
Checklist: สิ่งที่ต้องระบุใน JSA สำหรับบริการเช่ารถเครน
| หมวดหมู่ (Category) | สิ่งที่ต้องตรวจสอบ (Checkpoint) | เกณฑ์ยอมรับ (Acceptance Criteria) |
|---|---|---|
| 1. เครื่องจักร & เอกสาร | ใบ ปจ.2 และ Load Chart | ผ่านการ Test ไม่เกิน 3 เดือน / มีตารางยกในรถ |
| ใบเซอร์คนขับ (4 ผู้) | มีใบอนุญาตถูกต้องและตรวจสอบได้ [ตรวจสอบเอกสาร] | |
| 2. พื้นที่ตั้ง (Setup) | สภาพดิน / แผ่นรองขา | GBP < Soil Bearing Capacity / ใช้แผ่นเหล็ก Interlock |
| 3. การยก (Lifting) | น้ำหนักรวม (Gross Load) | ชิ้นงาน + ตะขอ + สลิง + อุปกรณ์ช่วยยก |
| 4. เขตหวงห้าม | รัศมีวงสวิง / กันคน | กั้นพื้นที่รัศมีสวิง / ไม่มีคนใต้แนวบูม |
คำถามที่พบบ่อย (FAQ)
Q1: การคำนวณ JSA สำหรับงาน “ให้เช่ารถเครน” ต้องใช้วิศวกรเซ็นรับรองหรือไม่?
A: ตามกฎหมายความปลอดภัย หากเป็นงานยกที่มีความเสี่ยงสูง (Critical Lift) หรือพิกัดยกเกิน 80% ของ Load Chart ควรมีวิศวกรเครื่องกลรับรองแผนการยก (Lifting Plan) ประกอบ JSA เพื่อความปลอดภัยสูงสุดและเป็นไปตาม มาตรฐานวิศวกรรม
Q2: หากหน้างานเป็นดินโคลนหลังฝนตก ต้องระบุอะไรเพิ่มใน JSA เมื่อใช้บริการ “ให้เช่ารถเครน”?
A: ต้องระบุมาตรการลดค่ารับน้ำหนักของดิน (Soil Bearing Capacity) ในการคำนวณ และระบุการใช้แผ่นเหล็กปูทางแบบ Interlock (วางซ้อน) เพื่อป้องกันรถเครนจมหรือคว่ำจากการยุบตัวของดิน ซึ่งเป็นสาเหตุหลักของอุบัติเหตุใน พื้นที่ดินอ่อน
Q3: ระยะห่างสายไฟแรงสูง (MAD) ที่ต้องระบุเมื่อ “ให้เช่ารถเครน” ทำงานใกล้เสาไฟฟ้าคือเท่าไหร่?
A: ตามกฎหมายความปลอดภัยปี 2564 สำหรับแรงดันไฟฟ้า 115 kV ต้องเว้นระยะห่างอย่างน้อย 3.90 เมตร และ 230 kV ต้องเว้น 6.00 เมตร หากใกล้กว่านี้ต้องระบุมาตรการดับไฟ (De-energize) ใน JSA เท่านั้น ดูรายละเอียดที่ คู่มือความปลอดภัย MAD
Q4: JSA แตกต่างจาก Lifting Plan อย่างไรเมื่อใช้บริการ “ให้เช่ารถเครน”?
A: JSA เน้นการวิเคราะห์อันตรายในทุกขั้นตอนการทำงานตั้งแต่รถเข้าจนจบงาน ส่วน Lifting Plan เน้นการคำนวณทางฟิสิกส์ของการยก (น้ำหนัก, รัศมี, %Capacity) ทั้งสองเอกสารต้องทำควบคู่กันเพื่อความปลอดภัย 100%
Q5: ทำไมต้องระบุ “มุมยกสลิง” ใน JSA เมื่อเช่ารถเครน?
A: เพราะมุมยกที่ต่ำกว่า 45 องศา จะทำให้แรงดึงในสลิงเพิ่มขึ้นทวีคูณจนอาจขาดได้ การระบุและตรวจสอบมุมยกใน JSA ช่วยป้องกันอุบัติเหตุจากอุปกรณ์ช่วยยกเสียหาย ซึ่งเป็นสาเหตุหลักของของหล่น ศึกษาเรื่องมุมสลิงได้ที่ บทความสลิงขาดมุมยกผิด
Q6: รถเครน 4 ล้อ (Rough Terrain) ดีกว่ารถ 10 ล้ออย่างไรในพื้นที่จำกัด?
A: รถเครน 4 ล้อมีระบบเลี้ยว 4 ล้อ (4WS) ทำให้วงเลี้ยวแคบกว่าและสามารถเข้าซอยแคบหรือพื้นที่จำกัดในกรุงเทพฯ ได้ดีกว่ารถ 10 ล้อ จึงเป็นตัวเลือกที่ปลอดภัยกว่าในแง่ของการเข้าถึงพื้นที่ (Access) เหมาะกับการ เช่ารถเครนเข้าซอยแคบ
Q7: เอกสารความปลอดภัยอะไรบ้างที่ต้องแนบกับ JSA?
A: ต้องแนบสำเนาใบ ปจ.2 (ใบรับรองเครื่องจักร) ฉบับปัจจุบัน, ใบเซอร์ผู้ขับขี่และผู้ให้สัญญาณ, และตาราง Load Chart ของรถเครนรุ่นที่ใช้งาน เพื่อยืนยันความพร้อมของเครื่องจักรและบุคลากร
