เจาะลึกวิศวกรรม: เช่ารถเครน พร้อมแผ่นเหล็ก แก้โจทย์ดินทรุด (Soft Clay) ฉบับวิศวกร 2026
คำตอบโดยสรุป (Direct Answer):
การ เช่ารถเครน ทำงานในพื้นที่กรุงเทพฯ และปริมณฑลซึ่งเป็นดินเหนียวอ่อน (Soft Bangkok Clay) จำเป็นต้องคำนวณค่า Ground Bearing Pressure (GBP) ให้ต่ำกว่าค่าการรับน้ำหนักของดิน (Allowable Bearing Capacity) เสมอ การใช้บริการแบบ One-Stop Service ที่มาพร้อมแผ่นเหล็กปูทาง (Steel Plate) ที่มีความหนาและพื้นที่หน้าตัดถูกต้องตามหลักวิศวกรรม คือวิธีเดียวที่จะกระจายแรงกดและป้องกันอุบัติเหตุรถเครนพลิกคว่ำจากการยุบตัวของดินได้ 100%
สรุปประเด็นสำคัญสำหรับวิศวกร (TL;DR)
- ศัตรูที่มองไม่เห็น: ดินอ่อนกรุงเทพฯ รับน้ำหนักได้เพียง 1.5–7.5 ตัน/ตร.ม. แต่ขาเครนอาจสร้างแรงกดสูงถึง 100 ตัน/ตร.ม.
- กฎฟิสิกส์: การใช้แผ่นเหล็กปูทางช่วยเปลี่ยนแรงกดจุดเดียว (Point Load) ให้เป็นแรงแผ่กระจาย (Distributed Load) ลดค่า GBP ได้ถึง 90%
- กฎหมายใหม่ 2564: นายจ้างมีหน้าที่ตามกฎหมายในการเตรียมสภาพพื้นที่ให้มั่นคงแข็งแรง หากละเลยมีโทษทางอาญา
- กลยุทธ์ TCO: การแยกจ้างรถเครนและแผ่นเหล็กมีความเสี่ยงสูงและต้นทุนแฝงเยอะกว่าการใช้บริการ One-Stop Service
- Actionable Step: ต้องตรวจสอบรายการคำนวณ Load Chart และเลือกความหนาแผ่นเหล็กให้สัมพันธ์กับน้ำหนักรถเสมอ
สารบัญเนื้อหา (Table of Contents)
วิกฤตดินอ่อนกรุงเทพฯ: ทำไมการเช่ารถเครนทั่วไปถึงไม่เพียงพอ
ในการวางแผนงานก่อสร้างหรือการยกย้ายเครื่องจักรในเขตกรุงเทพมหานครและปริมณฑล ผู้ควบคุมงานและวิศวกรจำต้องตระหนักถึง “ศัตรูที่มองไม่เห็น” ที่อยู่ใต้พื้นดิน นั่นคือชั้นดินเหนียวอ่อนกรุงเทพฯ (Soft Bangkok Clay) ซึ่งเป็นตะกอนดินเหนียวทะเล (Marine Clay) ที่มีความหนาประมาณ 10-15 เมตร ครอบคลุมพื้นที่ราบลุ่มแม่น้ำเจ้าพระยาตอนล่าง คุณสมบัติทางวิศวกรรมที่สำคัญของดินชั้นนี้คือ มีปริมาณน้ำในมวลดินสูง (High Water Content) และมีค่ากำลังรับแรงเฉือนแบบไม่ระบายน้ำ (Undrained Shear Strength, $S_u$) ต่ำมาก
จากการศึกษาข้อมูลทางธรณีเทคนิค พบว่าค่าความสามารถในการรับน้ำหนักแบกทาน (Allowable Bearing Capacity) ของชั้นดินนี้โดยทั่วไปจะอยู่ที่ประมาณ 15 – 75 kPa หรือเทียบเท่ากับ 1.5 – 7.5 ตันต่อตารางเมตร เท่านั้น ตัวเลขนี้ถือว่าต่ำอย่างยิ่งเมื่อเทียบกับดินดานหรือชั้นทรายอัดแน่น และนั่นคือเหตุผลที่โครงสร้างอาคารในกรุงเทพฯ ต้องมีเสาเข็มเจาะลึกลงไปถึงชั้นทราย แต่สำหรับ “รถเครน” ที่เป็นโครงสร้างชั่วคราวและเคลื่อนที่ได้ (Mobile Structure) เราไม่สามารถตอกเสาเข็มรองรับทุกจุดที่ตั้งขาได้ การพึ่งพาเสถียรภาพของผิวดินชั้นบนจึงเป็นความท้าทายทางวิศวกรรมระดับสูง
การคำนวณทางฟิสิกส์: Ground Bearing Pressure และการกระจายแรง
ในระดับ Expert Strategy ความปลอดภัยต้องวัดผลได้เป็นตัวเลข ไม่ใช่ความรู้สึก การคำนวณ Ground Bearing Pressure (GBP) เป็นขั้นตอนบังคับ (Mandatory Step) ที่วิศวกรหรือผู้ควบคุมงานต้องดำเนินการก่อนอนุญาตให้รถเครนเข้าพื้นที่ เราจะลงลึกถึงสูตรการคำนวณและตัวแปรที่เกี่ยวข้อง เพื่อให้ท่านสามารถประเมินความเสี่ยงได้ด้วยตนเอง
1. สมการพื้นฐานแห่งความปลอดภัย (The Fundamental Equation)
ความปลอดภัยจะเกิดขึ้นได้ก็ต่อเมื่อ “แรงกดที่กระทำ” น้อยกว่า “แรงต้านทานของพื้นที่” เสมอ โดยสมการหลักคือ:
โดยที่:
- GBP (Ground Bearing Pressure): แรงดันที่ถ่ายลงสู่พื้นดินจากการทำงานของเครน (หน่วย: ตัน/ตร.ม., kPa, psf)
- Allowable GBC (Ground Bearing Capacity): ความสามารถในการรับน้ำหนักของดินที่ยอมให้ (หน่วย: ตัน/ตร.ม., kPa) ซึ่งสำหรับดินอ่อนกรุงเทพฯ ค่านี้มักจะต่ำกว่า 75 kPa
2. การคำนวณแรงกระทำสูงสุดที่ขาเครน (Determining $F_{max}$)
แรงกระทำ ($F$) ที่ขาเครนแต่ละข้างมีการเปลี่ยนแปลงตลอดเวลาตามพลวัตของการยก (Dynamic Lifting) ตัวแปรที่มีผลต่อค่า $F$ ได้แก่ น้ำหนักรถ ($W_c$), น้ำหนักยก ($W_l$), น้ำหนักอุปกรณ์ ($W_r$), รัศมีการยก, และมุมสวิง
สูตรการประมาณการที่ยอมรับในระดับสากลสำหรับกรณีวิกฤต (Worst Case Scenario) เมื่อบูมหมุนไปอยู่เหนือขาช้างข้างใดข้างหนึ่ง (Corner Loading) คือ:
แต่ในทางปฏิบัติ เพื่อความปลอดภัยสูงสุดและครอบคลุมกรณีที่จุดศูนย์ถ่วง (CG) เคลื่อนไปใกล้ขาข้างเดียวมากที่สุด เรามักใช้สูตร Rule of Thumb ที่เผื่อค่าความปลอดภัยไว้แล้ว ดังนี้ (Crane Tech Reference):
3. การคำนวณแรงดันพื้นดิน (GBP) และบทบาทของแผ่นเหล็ก
เมื่อได้ค่า $F_{max}$ แล้ว เราจะหาค่าแรงดัน ($P$) ได้จากสูตร:
โดยที่ $A_{effective}$ คือพื้นที่หน้าตัดของวัสดุรองรับที่สัมผัสพื้นดิน นี่คือจุดที่ แผ่นเหล็กปูทาง (Steel Plate) เข้ามามีบทบาทสำคัญที่สุด หากท่านต้องการรายละเอียดเพิ่มเติมเกี่ยวกับการคำนวณจำนวนแผ่นเหล็ก สามารถศึกษาได้ที่บทความ เช่าแผ่นเหล็กปูทาง – ใช้กี่แผ่นดี? สูตรคำนวณรับน้ำหนักเครน
ตัวอย่างการคำนวณจริง (Case Calculation)
สมมติโครงการก่อสร้างโรงงานในนิคมอุตสาหกรรมย่านบางปู ต้องการ เช่ารถเครน ขนาด 50 ตัน เพื่อยกชิลเลอร์หนัก 12 ตัน
- น้ำหนักรถเครน ($W_c$) = 39.5 ตัน
- น้ำหนักยก ($W_l$) + อุปกรณ์ ($W_r$) = 12.5 ตัน
- น้ำหนักรวม ($W_{total}$) = 52 ตัน
ประเมินแรงกดสูงสุดที่ขาข้างเดียว ($F_{max}$) ในจังหวะสวิงโหลด: $F_{max} \approx 75\% \times 52 = 39 \text{ ตัน}$
เรามาดูผลลัพธ์ของค่า GBP ใน 2 สถานการณ์:
| สถานการณ์ | พื้นที่รับแรง ($A$) | แรงดันพื้นดิน (GBP) | ผลลัพธ์ทางวิศวกรรม |
|---|---|---|---|

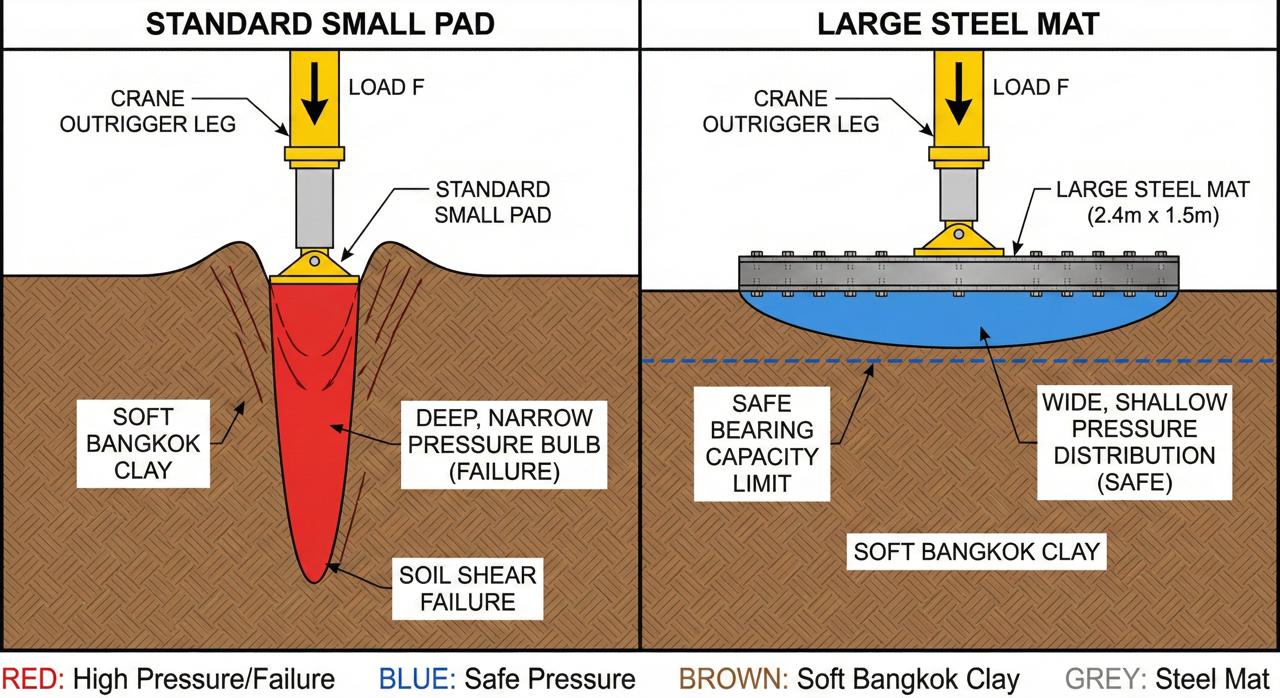

| A: ใช้ขาช้างเดิม (Standard Float) (0.6m x 0.6m) |
0.36 ตร.ม. | 108.33 ตัน/ตร.ม. | อันตรายวิกฤต: เกินค่ารับน้ำหนักดิน 50 เท่า เกิด Punch-through Failure ทันที |
| B: ใช้แผ่นเหล็ก One-Stop Service (2.4m x 1.5m) |
3.60 ตร.ม. | 10.83 ตัน/ตร.ม. | ปลอดภัย: แรงกดลดลง 90% อยู่ในเกณฑ์ที่ดินบดอัดรับไหว |
จากการคำนวณจะเห็นได้ว่า การใช้แผ่นเหล็กไม่ใช่ทางเลือกเสริม แต่เป็น ความจำเป็นทางวิศวกรรม สำหรับการทำงานในกรุงเทพฯ ท่านสามารถตรวจสอบราคาเช่ารถเครนพร้อมแผ่นเหล็กได้ที่ ตารางราคาเช่ารถเครน 10-55 ตัน (อัปเดตล่าสุด)
Deep Dive: การวิเคราะห์ Load Chart และผลกระทบต่อขาช้าง
Load Chart หรือตารางพิกัดยก คือ “คัมภีร์” ประจำรถเครนที่วิศวกรต้องอ่านให้ขาด หากท่านยังไม่คุ้นเคย สามารถศึกษาพื้นฐานได้ที่บทความ วิธีอ่าน Load Chart รถเครน – ดูเป็นใน 5 นาที
ความสัมพันธ์เชิงลึกระหว่าง Radius และ Outrigger Load
ความเข้าใจผิดที่อันตรายที่สุดคือ “ยิ่งยกของหนัก แรงกดลงพื้นยิ่งเยอะ” ความจริงทางฟิสิกส์ที่น่ากลัวกว่าคือ “ยิ่งยื่นบูมไกล (Long Radius) แรงกดที่ขาคู่หน้าจะยิ่งทวีคูณ” แม้น้ำหนักของที่ยกจะน้อยลงก็ตาม
- Short Radius (การยกระยะใกล้): จุดศูนย์ถ่วงรวม (CG) อยู่ใกล้จุดหมุน แรงกดกระจายตัวสม่ำเสมอ ความเสี่ยงอยู่ที่โครงสร้างบูม
- Long Radius (การยกระยะไกล): จุดศูนย์ถ่วงรวม (CG) เคลื่อนตัวเข้าใกล้แนวเส้นพลิกคว่ำ (Tipping Line) น้ำหนักรถเกือบทั้งหมดจะถูกถ่ายเทไปที่ขาช้างเพียง 2 จุดหน้า ส่งผลให้ $F_{max}$ พุ่งสูงขึ้น (Spike) อย่างรวดเร็ว
Implication: หากหน้างานเป็นดินอ่อน และท่านต้องทำงานที่ Radius ไกลๆ การเตรียมแผ่นเหล็กต้องคำนวณเผื่อรับแรงกดสูงสุด ($F_{max}$) ไม่ใช่ค่าเฉลี่ย การละเลยจุดนี้คือสาเหตุหลักที่รถเครนพลิกคว่ำในงานเทปูนระยะไกล
🤔 ไม่แน่ใจว่าหน้างานต้องใช้แผ่นเหล็กกี่แผ่น?
อย่าเสี่ยงคำนวณเองผิดพลาด ทีมวิศวกร PST Crane พร้อมประเมินหน้างานและคำนวณ Load Chart ให้ฟรี
มาตรฐานกฎหมายและวิศวกรรม: สิ่งที่ จป. และวิศวกรต้องรู้
ประเทศไทยได้ยกระดับมาตรฐานความปลอดภัยในการทำงานกับเครื่องจักรหนักอย่างมีนัยสำคัญ ผ่านการบังคับใช้ กฎกระทรวง กำหนดมาตรฐานในการบริหาร จัดการ และดำเนินการด้านความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงานเกี่ยวกับเครื่องจักร ปั้นจั่น และหม้อน้ำ พ.ศ. 2564
สาระสำคัญที่ต้องปฏิบัติตาม (Compliance Mandate)
- หน้าที่ในการตรวจสอบพื้นที่ (Ground Conditions Responsibility): กฎกระทรวงฯ ข้อ 24 และมาตรฐานสากลระบุชัดเจนว่า นายจ้างต้องควบคุมดูแลให้พื้นที่มีความมั่นคงแข็งแรงและปลอดภัยเพียงพอที่จะรองรับน้ำหนักของปั้นจั่น สอดคล้องกับมาตรฐาน OSHA 1926.1402 ของสหรัฐอเมริกาที่ระบุว่า “Ground conditions must be firm, drained, and graded.”
- บทบาทของวิศวกร (Engineer’s Role): การใช้ปั้นจั่นต้องมีเอกสาร ปจ.2 ที่ถูกต้อง (Update ทุก 3 เดือน) การเช่ารถเครนจากบริษัทที่ไม่มีวิศวกรรับรองถือเป็นความเสี่ยงทางกฎหมายสูงสุดของผู้ว่าจ้าง อ่านรายละเอียดเพิ่มเติมได้ที่ กฎหมายรถเครนและข้อควรระวัง
นอกจากกฎหมายไทย มาตรฐานระดับโลกอย่าง JIS (Japanese Industrial Standards) ยังให้ความสำคัญสูงสุดกับการ “ยืดขาช้างให้สุด” (Fully Extended Outriggers) เสมอ (อ้างอิง: JICA Standard Safety Specification) ซึ่งเป็นมาตรฐานที่เรายึดถืออย่างเคร่งครัด
Case Study: เปรียบเทียบหน้างานจริงที่มีและไม่มีแผ่นเหล็ก
ทฤษฎีอาจดูไกลตัว แต่ความเสียหายหน้างานคือของจริง การเปรียบเทียบกรณีศึกษา (Empirical Evidence) จะช่วยให้ท่านเห็นภาพความคุ้มค่าของการลงทุน เช่ารถเครน พร้อมแผ่นเหล็ก
| ปัจจัย | กรณีศึกษา A: ไม่มีแผ่นเหล็ก (แยกจ้าง) | กรณีศึกษา B: One-Stop Service (PST Crane) |
|---|---|---|
| หน้างาน | หมู่บ้านจัดสรร ย่านบางนา (ดินอ่อน) | โรงงานอาหาร ย่านสมุทรปราการ (ดินอ่อน) |

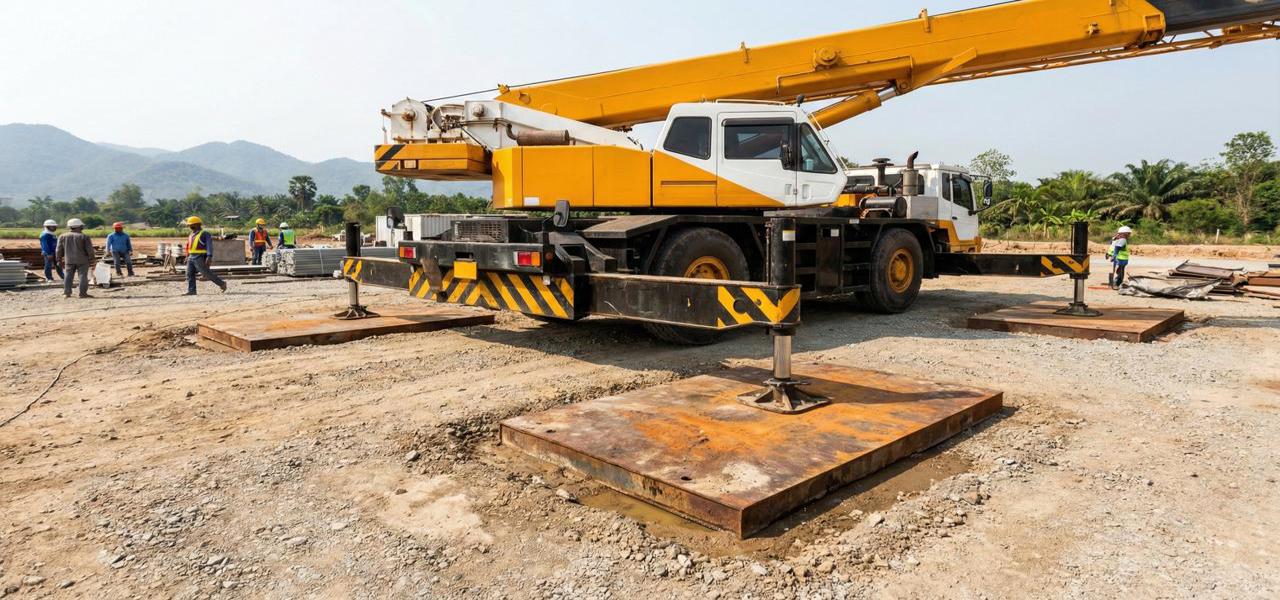

| การเตรียมการ | ใช้ไม้หมอนเก่า 2 ชั้น (Timber Cribbing) | ใช้แผ่นเหล็ก 1.5m x 3.0m x 25mm คำนวณ Load |
| เหตุการณ์ | ไม้หักขณะสวิงบูม ขาเครนจมดิน 40 ซม. | ยืดบูมไกล แรงกดสูง แต่แผ่นเหล็กกระจายแรงเหลือ 8 ตัน/ตร.ม. |
| ผลลัพธ์ | งานหยุด 2 วัน, แผ่น Precast กระแทกเสาเสียหาย | งานเสร็จใน 4 ชม. ไม่เกิดรอยยุบตัว |
| Total Cost | ค่าซ่อม + ค่าปรับล่าช้า > 50,000 บาท | ค่าเช่าแผ่นเหล็กเพิ่มเพียงหลักพันบาท |
บทสรุปชัดเจนว่า การเลือกใช้บริการ One-Stop Service ที่มีความพร้อมเรื่องอุปกรณ์รองรับ ช่วยลดต้นทุนรวม (Total Cost of Ownership) และความเสี่ยงในการบริหารจัดการโครงการ (Project Risk Management) ได้อย่างมีนัยสำคัญ ท่านสามารถอ่านบทความเปรียบเทียบเพิ่มเติมได้ที่ วิธีเลือกบริษัทเช่ารถเครน & แผ่นเหล็ก – เลือกยังไงให้งานจบไว
Checklist และตารางการเลือกขนาดแผ่นเหล็ก
เพื่อให้การตัดสินใจหน้างานรวดเร็วและแม่นยำ นี่คือตารางแนะนำเบื้องต้นสำหรับการเลือกขนาดแผ่นเหล็ก (Steel Plate Selection Guide) โดยอ้างอิงจากขนาดรถเครนและสภาพดินทั่วไปใน กทม.
| ขนาดรถเครน (Tons) | แรงกดสูงสุดโดยประมาณ ($F_{max}$) | ขนาดแผ่นเหล็กแนะนำ (กว้าง x ยาว x หนา) |
|---|---|---|
| 10 – 25 ตัน | 15 – 20 ตัน | 1.5m x 3.0m x 20mm |
| 30 – 50 ตัน | 25 – 40 ตัน | 1.5m x 6.0m x 25mm (หรือวางไขว้) |
| 50 – 80 ตัน | 40 – 65 ตัน | 2.4m x 6.0m x 25-30mm |
หมายเหตุ: ตารางนี้เป็นเพียงแนวทางเบื้องต้น (Guideline) การทำงานจริงควรผ่านการประเมินจากวิศวกร
Pre-Lift Checklist: 5 จุดตรวจสำคัญก่อนเริ่มงาน
ก่อนเริ่มปฏิบัติงาน จป. หรือผู้ควบคุมงานต้องตรวจสอบรายการเหล่านี้ร่วมกับคนขับเครน (ดู Checklist ฉบับเต็มได้ที่ Checklist ตรวจรถเครนก่อนเข้างาน):
- [ ] สภาพดินและการระบายน้ำ: มีน้ำขังหรือดินเละหรือไม่? หากใช่ ต้องหยุดเพื่อปรับสภาพดิน
- [ ] สิ่งกีดขวางใต้ดิน: ตรวจสอบท่อประปาหรือสายไฟใต้ดิน
- [ ] คุณภาพแผ่นเหล็ก: แผ่นต้องเรียบ ไม่โก่งงอ (Deformation) เพื่อให้ถ่ายแรงเต็มหน้าสัมผัส
- [ ] การวางตำแหน่ง (Centering): ขาช้างต้องอยู่กึ่งกลางแผ่นเหล็กเสมอ
- [ ] ระดับน้ำ (Leveling): รถเครนต้องได้ระนาบ (Level) ภายในค่าความคลาดเคลื่อนไม่เกิน 1%
คำถามที่พบบ่อย (FAQ)
เช่ารถเครนจำเป็นต้องเช่าแผ่นเหล็กปูทางด้วยหรือไม่?
ควรเลือกแผ่นเหล็กปูทางขนาดเท่าไหร่สำหรับรถเครน 25 ตัน?
ราคาเช่ารถเครนรวมแผ่นเหล็กแพงกว่าปกติมากไหม?
ถ้าพื้นหน้างานเป็นคอนกรีต ยังต้องใช้แผ่นเหล็กรองขาเครนไหม?
PST.Crane มีเอกสารรับรองความปลอดภัยอะไรบ้าง?
รถเครนขนาดใหญ่เข้าทำงานในซอยแคบได้หรือไม่?
วิธีคำนวณความหนาแผ่นเหล็กเบื้องต้นทำอย่างไร?
