รถเครนใกล้สายไฟแรงสูงแค่ไหนถึงปลอดภัย? คู่มือระยะห่างสากล + วิธีนำไปใช้จริงในไทย
เมื่อวางแผนงานยกใกล้แนวสายไฟ คำถามแรกคือ “ควรเว้นระยะเท่าไรจึงปลอดภัยและสอดคล้องมาตรฐาน?” บทความนี้สรุปคำตอบจากสหรัฐฯ สหราชอาณาจักร เยอรมนี และญี่ปุ่น แล้วแปลงเป็นขั้นตอนปฏิบัติสำหรับไซต์งานไทย ใช้ได้ทั้งผู้ว่าจ้างและผู้รับเหมา ไม่ว่าคุณจะกำลัง เช่ารถเครน, หา รถเครนให้เช่า, ให้เช่ารถเครน รายวัน/รายเดือน หรือวางแผนใช้ เช่ารถเครน 4 ล้อ ในพื้นที่แคบ
1) ทำไม “ระยะปลอดภัย” จึงต่างกันตามประเทศและแรงดัน
ระยะที่ปลอดภัยขึ้นกับแรงดันไฟฟ้า (kV), สภาพพื้นที่, ความแม่นยำในการบังคับ, และข้อกำหนดท้องถิ่น จึงควรอ้างอิงมาตรฐานประเทศที่โครงการกำหนด:
สหรัฐฯ ใช้ OSHA 1926.1408 (Table A) ที่เปิด 3 ทางเลือก: ปิดไฟ/ต่อลงดิน, เว้น 20 ฟุตคงที่, หรือเว้นตามตารางแรงดัน;
สหราชอาณาจักรใช้ HSE GS6 และคำแนะนำของ ENA เพื่อกำหนดโซนบริหารความเสี่ยงและ exclusion zone;
เยอรมนีอ้าง DGUV Vorschrift 53 สำหรับงานเครน กำหนด “Mindestabstand” ตามระดับแรงดัน;
ญี่ปุ่นอ้างคำสั่งของกระทรวงแรงงาน (基発第759号) และแนวทางผู้ประกอบการไฟฟ้าภูมิภาคที่มักแนะนำให้เผื่อมากกว่าค่าขั้นต่ำ
2) ตารางสรุประยะปลอดภัยรถเครนใกล้สายไฟแรงสูง (สากล)
ใช้เป็นฐานอ้างอิงเบื้องต้น และต้องเผื่อคลาดเคลื่อน/การแกว่ง/ลม พร้อมมาตรการกันล้ำเขต:
| ประเทศ/มาตรฐาน | แรงดันไฟฟ้า (kV) | ระยะต่ำสุด | หมายเหตุ |
|---|---|---|---|
| สหรัฐฯ (OSHA 1926.1408 Table A) | ≤ 50 | ≈ 3.05 ม. (10 ฟุต) | ทางเลือก: เว้น 20 ฟุตคงที่ หรือปิดไฟ/ต่อลงดิน; แรงดันสูงขึ้นให้เพิ่มเป็น 15, 20, 25, 35, 45 ฟุตตามช่วงแรงดัน |
| สหราชอาณาจักร (HSE GS6 + ENA) | LV / 11–33 / 132 / 275–400 | 1 / 3 / 6 / 7 ม. | แนะนำโซนบริหาร 10 ม. จากแนวสายที่พื้น และสร้าง exclusion zone ตามแรงดัน |
| เยอรมนี (DGUV Vorschrift 53 “Krane”) | ≤1 / >1–110 / >110–220 / >220–380 | 1 / 3 / 4 / 5 ม. | ถ้าไม่ทราบแรงดัน ให้ถือ 5 ม. เป็นอย่างน้อย |
| ญี่ปุ่น (基発第759号 + แนวทางผู้ประกอบการ) | ต่ำ/6.6/พิเศษสูง | 1.0 ม. / 1.2 ม. / ≥2 ม. (และเพิ่ม ~0.2 ม. ต่อ 10 kV เมื่อ >60 kV) | หลายภูมิภาค “แนะนำ” ≥2 ม. สำหรับสายแจกจ่ายเพื่อเผื่อการกะระยะด้วยสายตา |
ค่าข้างต้นคือขั้นต่ำ ต้องใช้ร่วมกับมาตรการควบคุมการล้ำเขต เช่น แนวเตือนยกสูง, ผู้เฝ้าระวัง (spotter), proximity alarm, range limiting, และเชือก tag line ที่ไม่เป็นสื่อนำไฟฟ้า
3) วิธีแปลงมาตรฐานสากลให้ใช้งานได้จริงในไซต์งานไทย
- ระบุแนวสาย/แรงดัน: สำรวจแนวสาย วัดความสูงด้วยอุปกรณ์ไม่สัมผัส; ถ้าไม่ทราบแรงดัน ให้ยึดค่าปลอดภัยสูงสุด (เช่น 5 ม. ตามแนวทางเยอรมนี)
- กำหนด Work Zone: ใช้มุม 360° และรัศมีสูงสุดของบูมประเมินว่าอาจเข้าใกล้กว่าค่ากำหนดหรือไม่ หากใช่ต้องกำหนดมาตรการกันล้ำเขต
- สร้าง Exclusion Zone มองเห็นได้จริง: ปักแนวเตือน/ตั้งโครง goalposts ตาม GS6 และคงระยะตามแรงดัน
- เลือกมาตรการเสริม: spotter, tag line ไม่เป็นสื่อนำไฟฟ้า, range limit/proximity alarm และพิจารณาปิดไฟ/ต่อลงดินกับหน่วยงานไฟฟ้าเมื่อทำได้
- ทบทวน/อบรมทีม: ชี้จุดเสี่ยง แนวหนีไฟ วิธีปฏิบัติเมื่อสัมผัสไฟฟ้าโดยไม่ตั้งใจ (ให้อยู่ในห้องโดยสารจนกว่าจะปลอดภัย เว้นแต่เกิดอันตรายเร่งด่วน)
เช็กลิสต์เตรียมงานก่อนเรียก เครนให้เช่า เข้าพื้นที่
- พิกัดและภาพพื้นที่ + แนวสายเหนือศีรษะ + จุดตั้งขา + ทางเข้า/เลี้ยว
- น้ำหนัก–รัศมี–ความสูง (เผื่อสวิง/แกว่งของชิ้นงาน)
- เครื่องมือช่วย: แผ่นเหล็กรองขา, ป้ายเตือน, goalposts
- แผนเว้นระยะตามประเทศอ้างอิงที่เหมาะกับโครงการ
- กำหนดบทบาท spotter/ผู้ควบคุมสัญญาณมือและช่องทางสื่อสาร
4) แนวทางจำเพาะตามประเทศ (สรุปย่อ)
4.1 สหรัฐฯ (OSHA 1926.1408)
หากอุปกรณ์อาจเข้าใกล้สายไฟน้อยกว่า 20 ฟุต ผู้ว่าจ้างต้องเลือกหนึ่งในสามทาง: (1) ปิดไฟและต่อลงดิน; (2) รักษา 20 ฟุตด้วยมาตรการกันล้ำเขต; หรือ (3) ใช้ “Table A” ซึ่งกำหนดระยะขั้นต่ำตามแรงดัน เช่น ≤50 kV = 10 ฟุต (~3.05 ม.), 50–200 kV = 15 ฟุต, 200–350 kV = 20 ฟุต, 350–500 kV = 25 ฟุต, 500–750 kV = 35 ฟุต, 750–1000 kV = 45 ฟุต
4.2 สหราชอาณาจักร (HSE GS6 + ENA)
GS6 แนะนำให้บริหารความเสี่ยงเมื่อทำงานภายใน 10 ม. จากแนวสายที่วัดในแนวราบ และกำหนด exclusion zone สำหรับเครื่องจักรกล เช่น LV = 1 ม., 11/33 kV = 3 ม., 132 kV = 6 ม., 275/400 kV = 7 ม. ควรติดตั้งโครงทางผ่าน (goalposts), ป้ายแจ้งความสูง และควบคุมเส้นทางผ่านใต้แนวสาย
4.3 เยอรมนี (DGUV Vorschrift 53 “Krane”)
กำหนด “Mindestabstand” ดังนี้: ≤1 kV = 1 ม.; >1–110 kV = 3 ม.; >110–220 kV = 4 ม.; >220–380 kV = 5 ม.; หากไม่ทราบแรงดัน ให้ถือ 5 ม. เป็นฐาน
4.4 ญี่ปุ่น (基発第759号 + แนวทางผู้ประกอบการไฟฟ้า)
ค่าขั้นต่ำ: ต่ำแรงดัน = 1.0 ม., 6.6 kV = 1.2 ม., พิเศษสูง (≥7 kV ขึ้นไป) = 2.0 ม.; และเมื่อเกิน 60 kV ควรเพิ่มระยะ ~0.2 ม. ต่อทุก ๆ 10 kV หลายหน่วยงานแนะนำเว้นมากกว่าขั้นต่ำเพื่อเผื่อการกะระยะด้วยสายตา
5) 3 สถานการณ์ตัวอย่างและการตัดสินใจ
เคส A: งานอุตสาหกรรมใต้แนว 22–33 kV
หากยึดสหราชอาณาจักร ใช้ exclusion zone 3 ม. พร้อมโครงเตือน; หากยึดสหรัฐฯ ใช้ตัวเลือก 20 ฟุต หรือ Table A (15 ฟุตสำหรับ ≤200 kV) ร่วมกับ spotter และ range limiting
เคส B: งานเมืองไทยพื้นที่แคบ มีสาย LV ข้ามซอย
แม้ขั้นต่ำสำหรับ LV จะเพียง 1 ม. แต่ควรยกระดับเป็น ≥2 ม. เมื่อพื้นที่จำกัด เลือกอุปกรณ์คล่องตัว เช่น เช่ารถเครน 4 ล้อ หรือ รถกระเช้า (ถ้าเป็นงานเข้าถึงจุด)
เคส C: ใกล้สายส่ง 115–230 kV กลางแจ้ง
ทางเยอรมนี 4–5 ม.; อังกฤษ 6–7 ม.; สหรัฐฯ 20–25 ฟุต (~6.1–7.6 ม.) ทั้งหมดต้องมีโครงเตือนสูง/goalposts และพิจารณาปิดไฟชั่วคราวกับหน่วยงานไฟฟ้าเมื่อทำได้
6) ทางเลือกอุปกรณ์และการตั้งค่าหน้างาน
- ทางผ่านใต้แนวสาย: ใช้โครงทางผ่านและป้ายความสูงตาม GS6 พร้อมผู้ควบคุมการผ่าน
- พื้นนิ่ม/รับแรงไม่พอ: ใช้ แผ่นเหล็ก รองขา ลดการทรุดและการส่าย
- เมืองแคบ/ใต้กันสาด: เลือก เครน 4 ล้อ หรือ รถกระเช้า เพื่อลดรัศมีแกว่ง
- ยก–ขนย้ายในคันเดียว: ใช้ รถเฮี๊ยบ โดยยังคงเว้นระยะตามแนวสายและตั้ง spotter
7) เวิร์กโฟลว์ปลอดภัยสำหรับผู้ว่าจ้างที่กำลัง ให้เช่าเครน และผู้เช่า
- ส่งข้อมูลงาน (น้ำหนัก/รัศมี/ความสูง/แนวสาย/พิกัด) → ติดต่อทีมวิศวกร
- เลือกมาตรฐานอ้างอิง (USA/UK/DE/JP) ให้ตรงข้อกำหนดโครงการ
- ทำ RAMS/Lift Plan ระบุ exclusion zone, goalposts, spotter, tag line
- เตรียมพื้นที่: ปรับระดับ, ปู แผ่นเหล็ก, ติดป้าย/แนวเตือน
- Toolbox Talk และทดสอบระบบสื่อสารก่อนเริ่มยก
ต้องการทีมช่วยกำหนดระยะปลอดภัย/Exclusion Zone ให้เหมาะกับไซต์งาน?

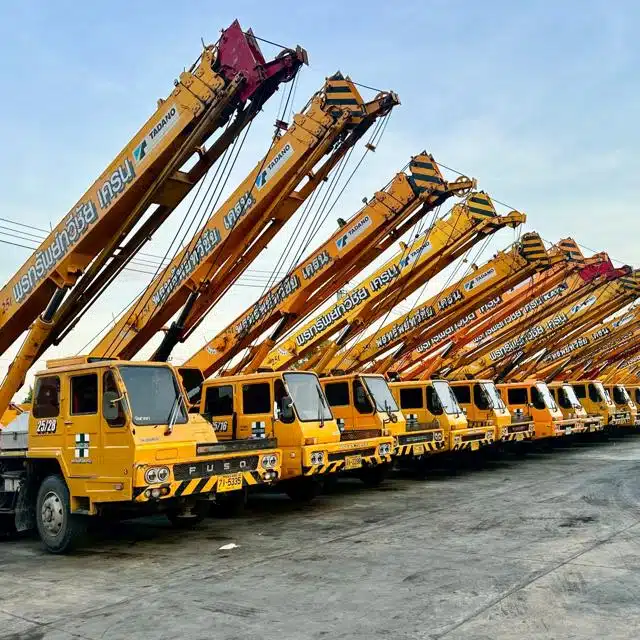

PST.CRANE ให้บริการครบวงจร: รถเครนให้เช่า, รถกระเช้า, รถเฮี๊ยบ, และ แผ่นเหล็ก
FAQ: คำถามพบบ่อยเรื่องรถเครนใกล้สายไฟ
1) ไม่ทราบแรงดันไฟฟ้าของสายเหนือศีรษะ จะกำหนดระยะยังไง?
ติดต่อผู้ดูแลโครงข่ายเพื่อยืนยันแรงดัน ระหว่างรอข้อมูล ให้ยึดค่าปลอดภัยสูงสุดของมาตรฐานที่เลือก (เช่น 5 ม. หากยึดแนวทางเยอรมนี) และวาง exclusion zone เผื่อคลาดเคลื่อน
2) ควรเลือก “20 ฟุตคงที่” หรือ “Table A” แบบสหรัฐฯ?
เลือก “20 ฟุตคงที่” เมื่อต้องการกฎง่ายและแรงดันไม่แน่ชัด เลือก “Table A” เมื่อทราบแรงดันและต้องการเพิ่มประสิทธิภาพพื้นที่ทำงาน โดยยังมีมาตรการกันล้ำเขตครบชุด
3) ใช้รถกระเช้าแทนเครนได้ไหมในโซนสายไฟ?
ได้ หากเป็นงานเข้าถึงจุด (access) ไม่ยกของหนัก และสามารถกำหนด exclusion zone/goalposts ตามแนวทางที่เลือก ใช้ระบบยึดและ PPE ครบ
4) งานแรงดันแจกจ่าย 6.6 kV ในสภาพเมือง ควรเว้นเท่าไร?
ขั้นต่ำคือ 1.2 ม. แต่ควรเผื่อเป็น ≥2 ม. เพื่อรองรับการกะระยะด้วยสายตาและการแกว่งของชิ้นงาน/บูม พร้อม spotter และโครงเตือน
5) จะผ่านใต้มุมสายได้หรือไม่?
ควรหลีกเลี่ยงโดยหลัก หากจำเป็นต้องผ่าน ให้ทำ “ทางผ่าน” แบบควบคุม: ทำทางเรียบ สร้างทางเข้า–ออกจำกัดจำนวน ติด goalposts/บันติ้ง ระบุความสูงเคลียร์ และมีผู้ควบคุมการผ่าน
